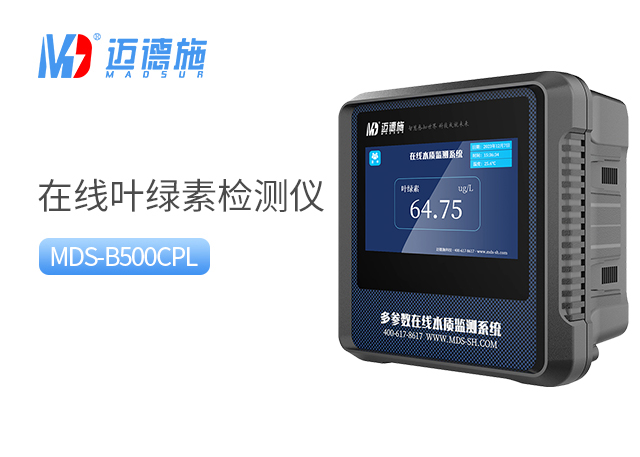

在线水质叶绿素检测仪是通过光学原理实时监测水体中叶绿素（主要为叶绿素a，是浮游植物生物量的重要指标）浓度的智能化设备，广泛应用于湖泊、水库、近海等水体，可及时预警赤潮、水华等生态风险，为水资源保护与生态管理提供数据支撑。其核心结构围绕“水样采集-光学检测-数据处理-系统控制”的流程设计，由四大核心模块协同工作，确保监测的连续性、准确性与稳定性，以下详细解析各结构组成及功能。 一、采样与预处理系统 采样与预处理系统是检测仪获取合格水样的基础，负责从监测水体中采集水样，并去除杂质干扰，为后续检测提供清洁、稳定的水样，避免杂质影响光学检测精度。 1、采样单元 采样单元主要由采样泵、采样管路与进水滤网组成：采样泵为水样输送提供动力，可根据监测需求设定采样频率（如连续采样或定时采样），确保水样持续稳定进入检测系统；采样管路采用耐腐蚀材质（如聚四氟乙烯、不锈钢），防止长期接触水体导致锈蚀或释放有害物质污染水样；进水口处的滤网（通常为微米级孔径）可过滤水体中的悬浮颗粒物、藻类团块等杂质，避免大颗粒杂质堵塞管路或附着在检测部件表面，影响检测效果。部分检测仪还会设计可调节的采样深度装置，根据监测需求采集不同水层的水样，全面反映水体叶绿素分布情况。 2、预处理单元 预处理单元用于进一步优化水样质量，减少微小杂质与气泡对光学检测的干扰：核心组件包括沉淀槽、过滤膜与脱气装置——沉淀槽可让水样中的微小颗粒物自然沉降，降低悬浮杂质含量；过滤膜（孔径通常小于采样滤网）对水样进行二次过滤，去除更细微的杂质；脱气装置通过负压或搅拌方式去除水样中的气泡（气泡会反射或散射检测光线，导致数据偏差），确保进入检测模块的水样清澈、无气泡，为光学检测创造稳定条件。部分预处理单元还会配备反冲洗功能，定期用纯水冲洗管路与过滤部件，防止杂质堵塞，维持预处理效果。
二、光学检测系统 光学检测系统是检测仪的核心功能模块，基于“叶绿素对特定波长光线的吸收或荧光特性”实现浓度检测，主要由光源、检测池、光电传感器三大组件构成，是决定检测精度的关键。 1、光源组件 光源组件负责发射特定波长的光线，用于激发叶绿素产生光学信号或被叶绿素吸收。根据检测原理不同，光源类型略有差异：若采用“吸收法”，光源会发射叶绿素特征吸收波长的光线（如蓝紫光、红光）；若采用更灵敏的“荧光法”，光源则发射可激发叶绿素产生荧光的特定波长光线（如蓝光）。光源组件通常采用稳定性高的LED灯（发光二极管），其具有寿命长、功耗低、波长精准的特点，可长期保持发光强度稳定，避免因光源波动导致检测数据漂移。部分高端检测仪还会配备光源校准装置，定期自动校准光源强度与波长，确保光学信号的稳定性。 2、检测池 检测池是水样与光线发生作用的场所，需具备透光性好、耐腐蚀、易清洁的特点，通常采用石英玻璃或高透光塑料材质制成，确保光线能无阻碍地穿过水样。检测池的结构设计需满足“光线与水样充分接触”的需求，部分检测池会设计成螺旋形或长方体形，延长光线在水样中的传播路径，提升检测灵敏度；同时，检测池内壁需光滑平整，减少光线反射与散射，避免干扰检测信号。检测池还会配备温度控制模块（如加热片或散热片），维持水样温度稳定——温度变化会影响叶绿素的光学特性，进而导致检测误差，温度控制模块可确保检测在适宜温度下进行，提升数据准确性。 3、光电传感器 光电传感器负责接收经过水样作用后的光学信号（如吸收后的透射光、叶绿素产生的荧光），并将光学信号转换为可测量的电信号。根据检测原理，传感器类型分为透射光传感器与荧光传感器：透射光传感器用于接收吸收法中穿过水样的光线，通过对比入射光与透射光的强度差异，计算叶绿素浓度；荧光传感器则专门接收叶绿素被激发后产生的荧光信号，荧光强度与叶绿素浓度呈正相关，通过检测荧光强度即可推算浓度。光电传感器需具备高灵敏度与低噪声特性，能准确捕捉微弱的光学信号变化，同时配备信号放大电路，将微弱电信号放大后传输至数据处理系统，确保信号清晰、可识别。 三、数据处理与传输系统 数据处理与传输系统负责将检测系统输出的电信号转换为实际叶绿素浓度值，并实现数据存储、显示与远程传输，是检测仪与用户交互的核心。 1、数据处理单元 数据处理单元以微处理器（如单片机、嵌入式芯片）为核心，相当于检测仪的“大脑”：首先接收光电传感器传输的电信号，通过内置的校准算法（如线性回归算法、多点校准曲线）将电信号转换为对应的叶绿素浓度值，同时对数据进行滤波处理，去除随机干扰信号（如光线波动、电磁干扰导致的异常数据），确保浓度值稳定可靠；其次，数据处理单元会对检测数据进行逻辑判断，若浓度值超出预设阈值（如预警值、超标值），会触发报警信号（如指示灯闪烁、蜂鸣提示），提醒用户关注水质异常；此外，单元还会存储历史检测数据（通常可存储数月至数年的数据），支持用户查询历史趋势，分析叶绿素浓度变化规律。 2、数据传输单元 数据传输单元负责将处理后的叶绿素浓度数据、设备运行状态（如采样泵工作状态、光源稳定性）远程传输至岸基管理平台或用户终端，实现实时监控。传输方式根据监测场景分为有线传输与无线传输：有线传输（如以太网、RS485总线）适用于靠近岸边或有固定网络的场景，传输稳定、速率快；无线传输（如4G/5G、LoRa、卫星通信）适用于远海、偏远水库等无有线网络的场景，其中4G/5G适用于信号覆盖区域，卫星通信则用于完全无地面信号的深远海区域。数据传输单元还具备数据加密功能，防止数据在传输过程中被篡改或泄露，确保数据安全性；同时支持断点续传，若传输过程中网络中断，恢复连接后可继续传输中断的数据，避免数据丢失。 四、控制与供电系统 控制与供电系统负责协调各模块有序工作，提供稳定电力支持，确保检测仪长期连续运行。 1、控制单元 控制单元由主控制器与继电器组成，主控制器根据预设程序（或用户指令）向各模块发送控制信号，协调采样、检测、数据处理的流程：例如，控制采样泵启动与停止，调节采样频率；控制光源开启与关闭，同步触发光电传感器采集信号；控制预处理单元的反冲洗时间与频率，定期清洁管路。继电器则用于控制高功率部件（如采样泵、加热片）的通断电，保护主控制器免受高电压、大电流冲击，确保控制电路安全稳定。控制单元还支持远程控制，用户可通过岸基平台向检测仪发送指令（如调整采样频率、启动手动检测），实现无人值守下的灵活操作。 2、供电单元 供电单元为整个检测仪提供稳定电力，根据应用场景分为市电供电、太阳能供电与蓄电池供电：市电供电适用于靠近岸边、有市电接入的场景，通过稳压电源将市电转换为设备所需电压，确保供电稳定；太阳能供电适用于无市电的偏远水体，由太阳能电池板、充放电控制器与蓄电池组成——白天太阳能电池板发电，一部分用于设备运行，一部分储存至蓄电池；夜晚或阴雨天则由蓄电池供电，确保设备24小时不间断运行；蓄电池供电通常作为备用电源，在市电或太阳能供电中断时临时供电，避免检测中断。供电单元还配备过压、过流、短路保护功能，防止电压波动或电路故障损坏设备内部元件，延长使用寿命。 五、结语 在线水质叶绿素检测仪的核心结构围绕“精准采样-灵敏检测-高效处理-稳定控制”设计，四大模块协同工作，实现对水体叶绿素浓度的实时、连续监测。各结构组件的材质选择、功能设计均针对水质监测的特殊性（如耐腐蚀、抗干扰、长期运行），确保设备在复杂水体环境中仍能保持稳定性能与准确检测。
|
